PA63防越級礦用智能光纖保護裝置
PA63防越級礦用智能光纖保護裝置

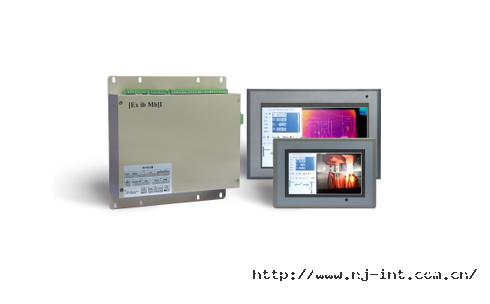

PA63防越級礦用智能保護裝置（以下簡稱裝置）是南京因泰萊電器股份有限公司在吸收國內外先進技術基礎上，根據中國礦用電力系統的需求，專為煤礦井下高壓開關的監控和保護而研制生產的產品，適用千井下10kV、6kV和3.3kV電網中性點不接地或經消弧線圈接地的系統。
裝置集保護、測量、控制、監測、通訊、故障錄波、事件記錄等功能于—體，與SCADA—起構成煤礦電網安全監測監控系統，能及時把井下電氣設備的電氣參數、 運行參數、電量信息、設備工況、故障信息及故障錄波數據發送到主站，并能夠接收主站發出的遙控、定值設定等命令。裝置支持基于以太網的GOOSE快速報文，可以迅速準確的檢測出回路中小電流單相接地、速斷等故障信息，實現防越級跳閘功能，該系統方案實時、準確、可靠。支持智能開關柜的手車、地刀控制，并可實現電氣開關的一鍵順控；支持遠方和本地的掛牌功能，簡化操作流程，降低操作風險。裝置還支持開關柜內觸頭監視攝像頭的視頻畫面顯示，能實時監測開關柜觸頭、環境溫度等，實現礦井的無人值守。
主要特點：
● 保護器之間通過以太網組網，采用GOOSE快速報文交換故障信息，可靠實現礦井單電源系統和多電源并列系統的防越級跳閘和故障隔離功能。同時后臺通信也采用同一網絡，簡化了施工和調試。
● 支持暫態法小電流接地判斷和小電流防越級跳閘功能，能準確迅速的判斷出接地點并進行隔離。
● 支持一鍵順控功能，可以實現對斷路器、電動手車和電動地刀的順序控制
● 每周波128點的采樣密度以及頻率同步跟蹤技術使裝置具有很高的保護和測量精度。
● 高可靠性的高速存儲器用于設定參數、保護定值和事件記錄的存儲，大容量的存儲器用于故障錄波數據的記錄，所有數據掉電不丟失；電度量實時寫入（間隔1s），保證裝置電度量不會因為突然斷電而丟失部分信息。
● 支持13次以內的奇次諧波和6次以內的偶次諧波、諧波總畸變率測量。
● 開關柜內觸頭監視攝像頭的視頻畫面顯示。
● 支持無線測溫模塊和環境溫濕度數據集成，可以實時監測斷路器觸頭溫度和環境溫濕度。
● 標準COMTRADE格式錄波文件。
● 支持IEC104和MODBUS通訊規約。
● 裝置所有的輸入輸出都經過電氣隔離（包括絕緣電阻監測），總線不出芯片，電磁兼容性好。
● 采用大屏幕高亮度液晶，全中文顯示，信息量大，操作簡潔方便，配合智能無線遙控器，運行人員在井下不停電的情況下就可以實現對開關的各種操作及定值整定。
● 可采用外備直流電源供電，確保裝置在失電后把故障信息上傳到地面監控中心。
● 可采用PT直接供電，低功耗特性能減小裝置供電電源對PT的影響。
● 完備的硬件自我檢測、在線檢測功能，提高保護可靠性。
● 裝置內部無可調節元件，既保證產品的一致性、互換性、可靠性，又方便用戶使用。
